Angolo snodato

Per la composizione di angoli inferiori o superiori a 90° si utilizzano i seguenti articoli:

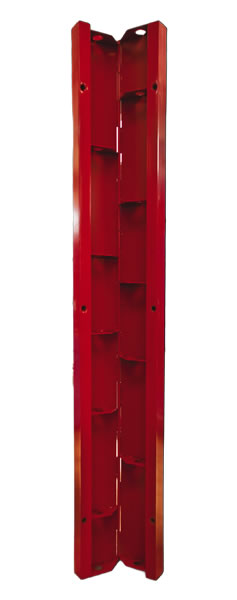

• Angolo interno snodato con dimensione 30x30cm
• Angolo esterno snodato con dimensione 10x10cm

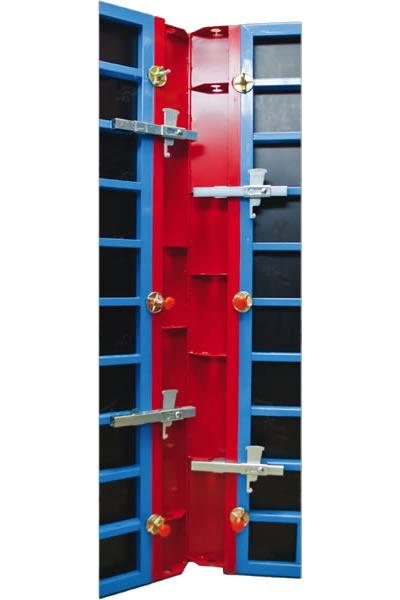

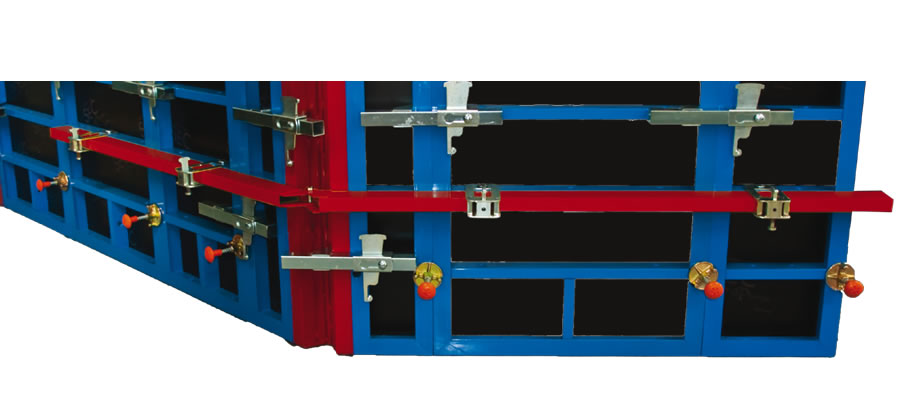

Il collegamento tra gli angoli e i pannelli avviene con la morsa allineatrice, oppure con la morsa variabile in caso di compensazione. Per rinforzare l’angolo esterno snodato si utilizza il tubo irrigidimento cerniera, il quale viene fissato mediante la staffa allineatore.

Per ottenere un angolo inferiore a 70°, il collegamento tra pannello ed angolo interno snodato avviene tramite spina e cuneo. In questa modo si ottiene una inclinazione pari a 46°.
